В целях снижения повреждаемости кабельных линий под рабочим напряжением правила технической эксплуатации рекомендуют проводить периодические испытания указанных линий повышенным напряжением.

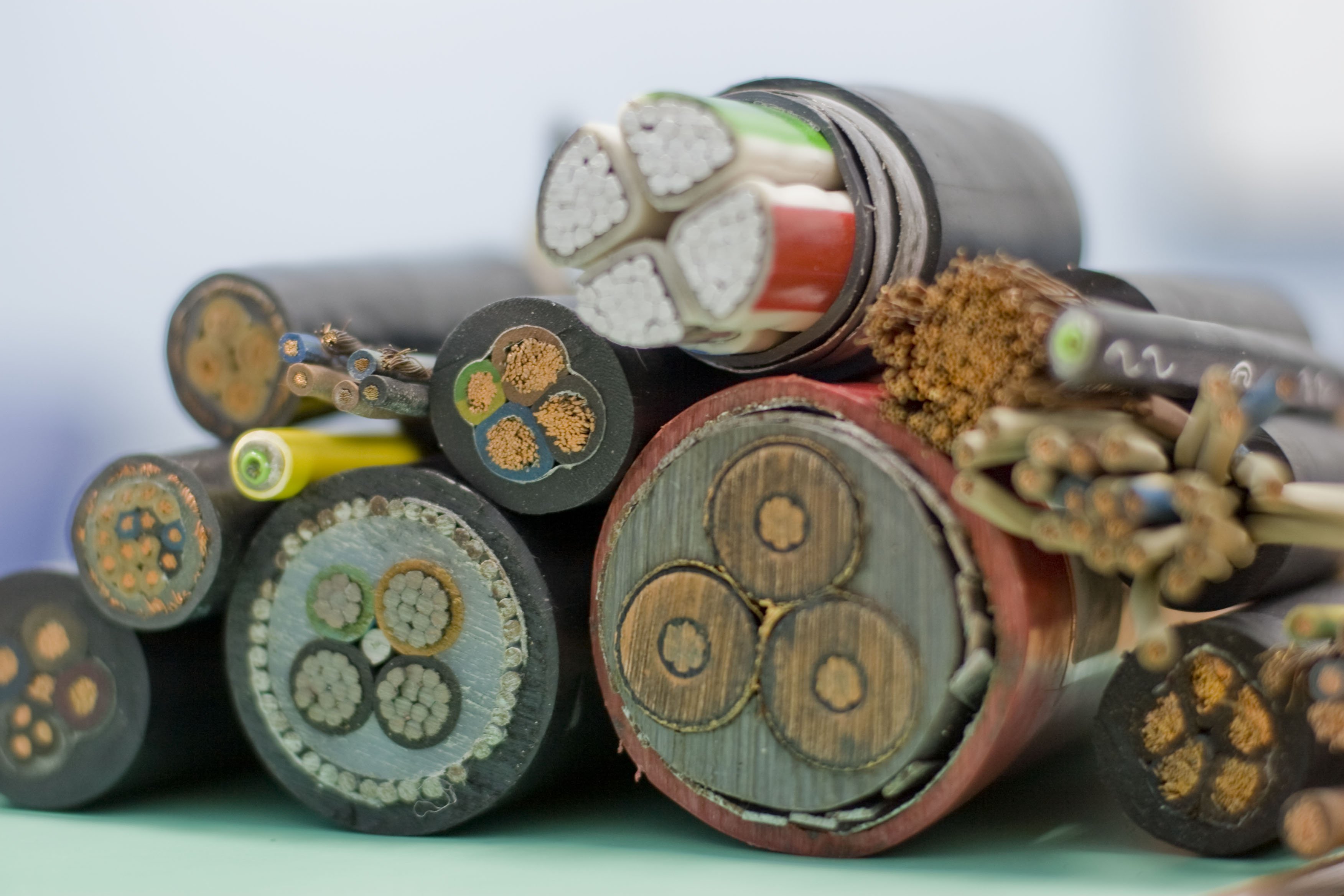

Испытание высоковольтных кабелей :

Испытание высоковольтного кабеля повышенным напряжение

Что и как проверяется при проведении испытания высоковольтного кабеля

  • 1. Целостность всех жил кабеля. Этот параметр проверяется дважды: 1) до начала остальных испытаний и 2) после окончания всех тестов. Измерения проводятся мегомметром.
  • 2. Проверка фазировки кабельных жил. В трёхфазных линиях имеет значение порядок расположения фаз A, B и С, так как от этого напрямую зависит работоспособность фазозависимого оборудования (двигателей и др.). Проверка правильности соединения фаз источника питания и потребителя на другом конце кабельной линии производится мегомметром.
  • 3. Измерение величины сопротивления изоляции. Изоляция силовых кабелей проверяется мегомметром в течение одной минуты при величине напряжения обмотки равной 2,5 кВ. При таких испытаниях:
    - У силового кабеля, рассчитанного на напряжение до 1кВ, величина сопротивления изоляции должна быть выше 0,5 МОм.
    - Для силового кабеля, рассчитанного на напряжение свыше 1кВ, величина сопротивления изоляции не нормируется.
    Измерение сопротивления изоляции проводятся как до, так и после испытаний повышенным напряжением.
  • 4. Испытание кабеля повышенным напряжением (выпрямленным током). Таким образом испытываются силовые кабели, рассчитанные на напряжение свыше 1кВ, при этом повышенным напряжением испытывается каждая отдельная жила по отношению к оставшимся, соединённым вместе с бронёй и оболочкой кабеля.

Для чего нужны испытания кабельных линий повышенным напряжением?

Считается, что в процессе испытания ослабленное место изоляции кабеля пробивается и, следовательно, снижается вероятность повреждения кабеля под рабочим напряжением.

Испытания кабельных линий проводятся повышенным напряжением постоянного тока. При напряжении постоянного тока возможно применение негромоздких испытательных установок большой мощности. Частичные разряды в здоровой изоляции при испытаниях развиваются слабо, незначительны потери активной мощности и тепловыделение. При этом, испытательное напряжение может быть достаточно большим.

Кабели 3 - 10 кВ с резиновой изоляцией испытывают напряжением 2Uн, кабели с бумажной изоляцией и вязкой пропиткой с рабочим напряжением до 10 кВ испытывают напряжением (5-6)Uн, а с рабочим напряжением 20 - 35 кВ - напряжением (4 - 5)Uн.

Продолжительность испытания каждой фазы составляет 5 мин.
Измерение распределения тока по одножильным кабелям проводится на линиях всех напряжений. Неравномерность распределения тока на кабеле не должна превышать 10 %. Измерение сопротивления заземления производится на линиях всех напряжений для концевых заделок. Значения сопротивления должны соответствовать приведенным в ПУЭ.
